Esserbus transponder, çok fonksiyonlu birincil hat üzerinde bir cihaz olarak işlev görür. Dört bölgenin otomatik standart dedektörler, manuel çağrı noktaları (adreslenemez) ve özel dedektörlerle bağlantısı mümkündür. Ek olarak, iki adet programlanabilir röle çıkışı da mevcuttur. Transponderin her iki röle çıkışı, bağlı bir üçüncü taraf dedektörünü sıfırlamak için kullanılabilir. Sıfırlama işlevi, örneğin uygun girişi GND'ye geçirerek veya dedektörlerin besleme voltajının kısa bir kesintiye uğramasıyla ilgili özel dedektörle ilgilidir. Bu nedenle, kontrol modu >Reset-Relay< ve istenen röle çalışma modu (normalde kapalı veya açık), V1.15 ve üzeri 8000 programlama yazılımı araçları ile yapılandırılmalıdır. Röle çıkışı, transponderin atanmış girişi (röle 1 için G1 / röle 2 için G2) sıfırlanırsa, seçilen sıfırlama süresi (1 ila 14 saniye) için etkinleştirilir. Gerekli sıfırlama süresi için dedektör kılavuzuna bakın.
Yangın dedektörlerinin bağlanması ve alarm sinyalizasyon cihazlarının kontrolü için EOL sonlandırma cihazları (Bölüm No. 808624/808626) aracılığıyla izleme gereklidir. Ekteki dirençler, yüzer kontakları bağlamak için kullanılabilir.
Esserbus alarm transponder, izlenen 4 girişin çalışması için harici bir voltaj beslemesi gerektirir. 12 V DC çalışması için opsiyonel bir Voltaj Konvertörü (Parça No. 781336) de gereklidir. Esserbus alarm transponder harici voltaj beslemesi çalışma sırasında izlenebilir.
EOL-I sonlandırma cihazı (Parça No. 808626), dedektör bölgesi girişlerinin standartlara uygun izlenmesi için kullanılmalıdır. EOL-O (Parça No. 808624), bağlı alarm sinyalizasyon cihazlarının standartlara uygun izlenmesi için kullanılmalıdır.

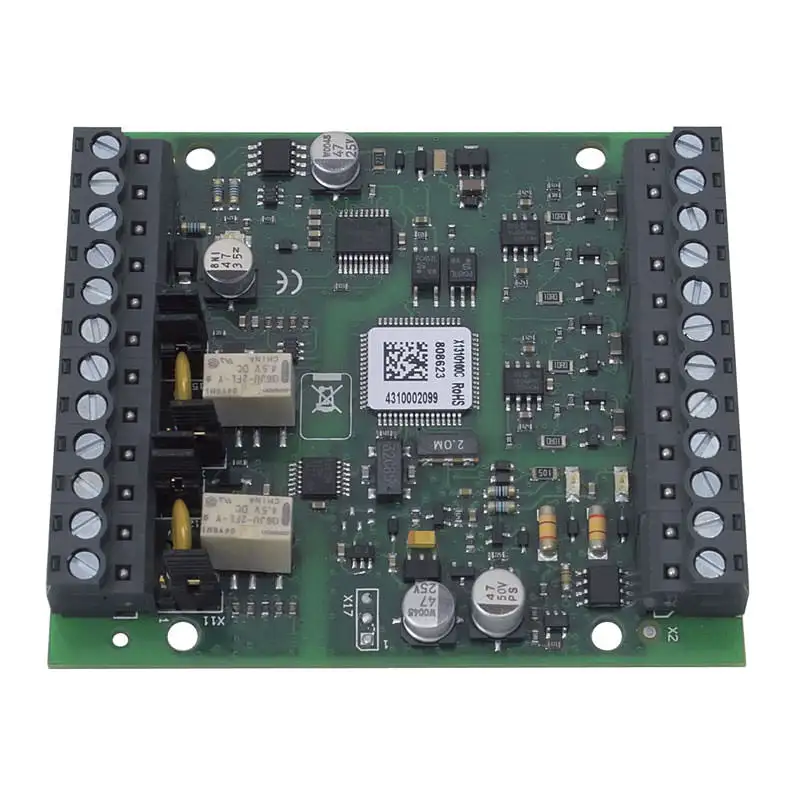

Parça No.: 808623
Onay: VdS, FM
